符合（STANDARD） GB/T5293-1999 F4A2-H08A F5A2-H08MnA
相当（UQUIV） AWS-A5·17 F6A2-EL12 F7A0-EM12
说明：
DF-SJ501是铝钛型烧结焊剂，焊剂碱度0.5-0.8，粒度10-40目（2.0-0.45mm）。该焊剂可交直流两用，具有较高的抗锈能力，焊接后脱渣容易，焊道光滑，焊接工艺性能优良。
用途:

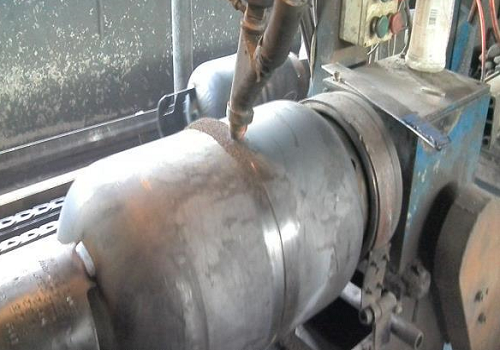

配用不同的焊丝（如H08A,H08MnA,H08MnMoA,H10MnSi），可焊接低碳钢，低合金钢及压力容器用钢，适应较快速度薄板的焊接，如煤气钢瓶、锅炉厂膜式水冷壁等部位的焊接。
注意事项：
1、焊接处应除去油污、水份、铁锈等杂质。
2、焊前焊剂应经300-350℃烘焙2小时。
焊剂化学成份（Chemical Composition）（%）
SiO2+TiO2 | Al2O3+MnO | CaO+MgO | CaF2 | S | P |
25～35 | 50～60 | 5～10 | 5～10 | ≤0.05 | ≤0.05 |
熔敷金属力学性能：(Mechanical Performance of the Deposited Metal):
配用焊丝
Wires | 标准型号
Standard Models | 屈服强度бs
(Mpa) | 抗拉强度бb
(Mpa) | 延伸率δ5
(%) | |
HO8A
HO8MnA
| F4A2-HO8A
F5A2-HO8MnA
| ≥330
≥400 | ≥420
≥500 | ≥22%
≥22% | ≥27
≥27
|
